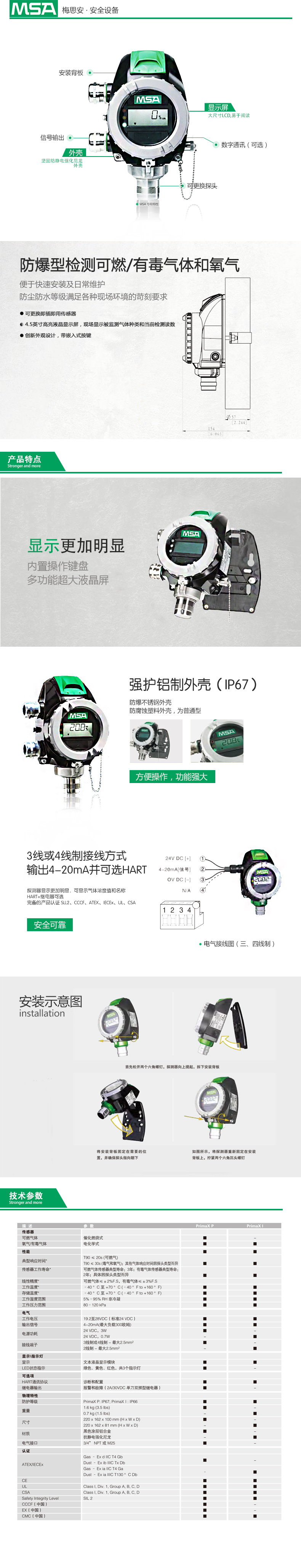

產品介紹：

　產品特點

　　1、檢測氧氣、可燃?xì)饧案鞣N有毒氣體;

　　2、多功能超大液晶屏，內置操作鍵盤;

　　3、拔插式傳感器便于維護，提供傳感器更換提醒功能;

　　4、模塊化設計，4-20mA輸出，HART和繼電器可選;

　　5、整合快速安裝背板;

　　6、完備的產品認證，SIL2、CCCF、ATEX、IECEx、UL、CSA

產品參數

　　物理特性

　　1、外殼材質： 帶涂層鋁合金外殼

　　2、尺 寸： (220 x 162 x 100) mm

　　3、重 量： 1.6 kg

　　4、外殼進線： 2 x M25 或 2 x 3/4“NPT進線

　　環境特性

　　1、溫 度： -40°C 到 +70°C

　　2、濕 度： 15% to 90% RH 非凝露

　　3、防護等級： IP66

　　檢測性能

　　1、氣體類別： 可燃?xì)?、氧氣及有毒氣體

　　2、傳 感 器： 氣體種類 量程

　　可燃?xì)?nbsp;0-100%LEL

　　氧氣 0-25% Vol.

　　一氧化碳(CO) 100, 200, 500, 1000 ppm

　　硫化氫(H2S) 10, 20, 50, 100 ppm

　　二氧化硫(SO2) 10, 20, 50, 100 ppm

　　氯氣 (Cl2) 5, 10 ppm

　　氨氣 (NH3) 50, 100, 500, 1000 ppm

　　二氧化氮 (NO2) 10, 20, 100 ppm

　　氰化氫 (HCN) 10, 20, 30, 50 ppm

　　氯化氫 (HCl) 10, 20, 30 ppm

　　氟化氫 (HF) 5, 10 ppm

　　一氧化氮 (NO) 100 ppm

　　氫氣 (H2) 1000 ppm

　　磷烷 (PH3) 1 ppm

　　硅烷 (SiH4) 20, 50 ppm

　　溴化氫 (HBr) 30 ppm

　　鍺烷 (GeH4) 2 ppm

　　氟氣 (F2) 1 ppm

　　乙硼烷 (B2H6) 1 ppm

　　溴氣 (Br2) 10 ppm

　　砷烷 (AsH4) 1 ppm

　　變送器工作要求

　　1、催然燃燒式可燃?xì)鈧鞲衅?nbsp;抗中毒催化燃燒傳感器。

　　2、可承受超量程可燃?xì)鈿怏w(0-100%LEL)

　　3、工作電壓： 19.2 到 28.0 VDC, 通常24 VDC

　　4、輸出信號： 輸出4-20mA并可選HART，可負載 300 歐姆

　　5、接線方式： 標準3線制輸出或4線制隔離電流型

　　6、傳 感 器： 傳感器無需定期添加反應介質

　　7、繼 電 器： 可選兩組繼電器 – 報警和故障 (1A/30VDC SPST)

　　安裝及附件

　　1、背 板：外殼附帶背板可簡易安裝至墻面或類似物體

　　2、管 道 式 安 裝：提供可選的管道式安裝附件

　　3、傳感器防護罩：傳感器標配防護罩用于防止外界環境干擾

　　4、導管安裝法蘭：可提供導管安裝法蘭用于檢測導管氣體

　　5、遮 陽 罩：提供遮陽罩用于防護陽光直射高溫

　　6、設 置/標 定：所有儀表設置及標定操作都可以通過內置4鍵鍵盤或可選HART控制器實現。

　　7、L E D 指示燈：內置3個狀態LED指示燈

　　8、紅 色 L E D：報警狀態

　　9、黃 色 L E D：故障狀態

　　10、綠 色 L E D：正常工作狀態

　　11、顯 示：4.5英寸高亮液晶顯示屏，現場顯示被監測氣體種類和當前檢測讀數

　　產品認證

　　1、危險區域認證 CE ATEX

　　2、Gas – II 2G Ex d ia (ia) IIC T4 Ga

　　3、Dust – II 2D Ex tb ia (ia) IIIC T130°C Db

　　4、-40°C ≤ Ta ≤ +70°C

　　5、UL Class I, Div 1, Group A, B, C, D

　　6、CMC, EX, CCCF

　　7、安全完整性等級 SIL 2
